流量 |
(代表)
插裝閥
型號 |
插孔 |
插裝閥尺寸 |
安裝
扭距
（N/m) |
|
a |
b |
c |
|
C |
|
60L/min. |
DODR-8HN |
T－21A |
35.0 |
22,2 |
45.2 |
45/50 |
|
120L/min. |
DOFR-8HN |
T－22A |
35.0 |
28,6 |
50.8 |
60/70 |
|
240L/min. |
DOHR-8HN |
T－23A |
46.2 |
31,8 |
62.7 |
200/215 |
|
480L/min. |
DOJR-8HN |
T－24A |
63,5 |
41,3 |
80.3 |
465/500 |
|
|
|
|
|
|
|
DOHR-8 DOJR-8 |
|
|
|
|
DODR-8 DOFR-8 |
DOHR-8 DOJR-8 |
|
|
|
|
|
|
·最大工作壓 = 350 bar

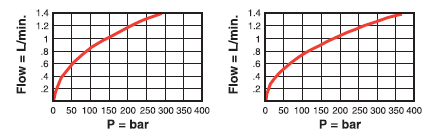

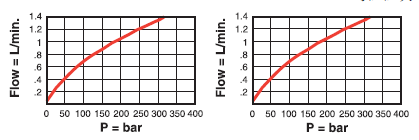

·最大內(nèi)漏量24cSt=0.3cc/min.
·最小切換導壓壓力=DODR,DOFR:28bar;DOHR,DOJR:20bar。
·導壓口閥上孔徑=DODR,DOFR:0.8mm;DOHR,DOJR:1.9mm。
·導壓容積=DODR：0.16cc,DOFR:0.33cc;DOHR：0.82cc,DOJR:2.8cc。
獨特平衡結構，油口1和油口2之間為油壓平衡，即使其壓力皆為350bar時，油口3以最小導壓壓力，
于排油口打開的情況下，既能使閥順利切換。
油口1和油口2之間為油壓平衡.
導壓壓力低于10bar時，閥即打開。
壓力350bar時，油口1和油口2之間內(nèi)漏量小于0.3cc/min.
排油口的背壓直接加于可靠操作所需的導壓力。
主級閥用適當?shù)呐ちΠ惭b后，再將導壓級閥以35-40Nm，扭力上緊于T-8A插孔中。 |
|
|
|
|
|
|
|

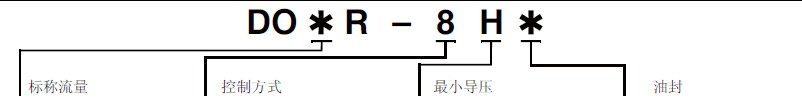

D 60 L/min.
F 120 L/min. `
H 240 L/min.
J 480 L/min.
|
8 六角頭上之T-8A插孔配裝導壓級閥
（導壓級閥須另外訂購）
|
H僅供 DODR-8，DOFR-8
28bar
僅供 DOHR-8， DOJR-8
20bar
|
N Buna-N
V Viton |
|
|
