流量 |
(代表)
插裝閥
型號 |
插孔 |

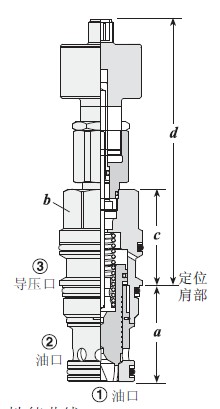

插裝閥尺寸 |
安裝
扭距
（N/m) |
|
a |
b |
c |
d |
|
45L/min. |
LOEC-ZDN |
T－2A |
35.1 |
28.6 |
35.1 |
116.8 |
60/70 |
|
200L/min. |
LOFC-ZDN |
T－2A |
35.1 |
28.6 |
35.1 |
116.8 |
60/70 |
|
160L/min. |
LOGC-ZDN |
T－17A |
45.8 |
31,8 |
45.8 |
127.3 |
200/215 |
|
380L/min. |
LOHC-ZDN |
T－17A |
45.8 |
31,8 |
45.8 |
127.3 |
200/215 |
|
|
|
|
|
|
|
LOFC-Z |
|
|
|
|
LOGC-Z |
LOHC-Z |
|
|
|
|
|
|
· 最大工作壓 = 350 bar
·最大內漏量于24cSt=0.07cc/min.
·面積比A3to A1=1.8:1;A3to A2=2.25:1。
·導壓口閥上孔徑=LOEC-Z，LOFC-Z：0.9mm；LOGC-Z，LOHC-Z：1.50mm。
·導壓容積=LOEC-Z，LOFC-Z：1.1cc；LOGC-Z，LOHC-Z：4.1cc。
·位置開關確認閥為開啟位置。
位置開關規格：供應電壓：20-32VDC；最大輸出負載：小于等于400mA，負載率100%。
啟動時間小于等于25mS；操作溫度范圍：-25 to 80°C。詳見Sun網站。 |
|
|
|
|
|
|
|
|
|
|
|
|

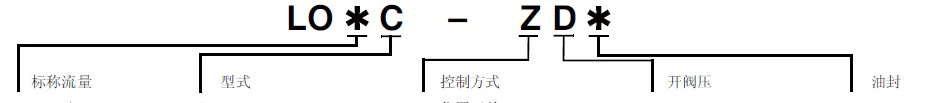

E 45L/min
F 200L/min
G 160L/min
H 380L/min
|
C彈簧偏位關油口3為導壓源
|
Z位置開關 D3.5bar
|
N Buna-N
V Viton |
|
