流量 |
代表
插裝閥
型號 |
插孔 |
插裝閥尺寸 |
安裝扭距
（N/m) |
|
a |
b |
c |
d |
|
1 L/min. |
RBAP-XAN |
T－8A |
18,8 |
22,2 |
85,8 |
88,1 |
35/40 |
|
|
***安裝和移除線圈需要50.8 mm 額外空間
|
|
|
|

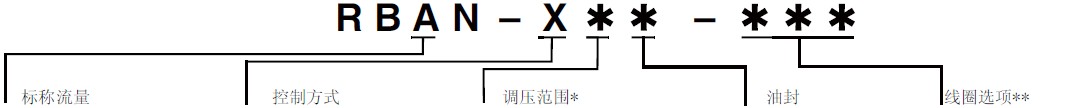

RBAN |
 |
|
|
最大工作壓=350bar
回座時的最大內漏量=25cc/min
帶抖振信號時遲滯<4%; 直接輸入DC的遲滯〈8%
帶抖振信號時線性<2%, 帶抖振信號時重復性<2%
抖振信號頻率=140Hz
于關閉位置內漏量低，回座壓為85%設定壓
為獲得最佳性能建議用電流感應和帶抖振功能的放大器，抖振頻率可調范圍100-250Hz
此閥采用Sun T-8A，2口插孔，使其與Sun的主級閥成為理想的組合，不需額外的導壓管線。僅需一個插孔即能安設導壓級和主級閥，
注：所有2位、2向?qū)杭夐y均使用相同的插孔，結構上是可互換，但應考慮其功能性
訂購時請注明指令所需要的設定壓力
多種線圈和電壓選項詳見Sun網站 |
|
|
|
|
|
A 1 L/min.
|
X*不可調
|
A 20 - 210 bar
B:105-55 bar
D:55-20bar
W 315 - 210 bar
|
N Buna-N
V Viton
|
注: 線圈另購 . 僅用
12V DC 或 24V DC
( 770-*** 系列)
|
|
|
