流量 |
代表
插裝閥
型號 |
插孔 |
插裝閥尺寸 |
安裝扭距
（N/m) |
|
a |
b |
c |
|
L |
C |
K |
|
60 L/min |
RVCS-LAN |
T－11A |
35.1 |
22.2 |
63.5 |
67.3 |
70 |
40/50 |
|
120 L/min |
RVES-LAN |
T－2A |
34.8 |
28.6 |
71.4 |
73.2 |
77.7 |
60/70 |
|
240 L/min |
RVGS-LAN |
T－17A |
46.0 |
31.8 |
83.3 |
84.1 |
89.7 |
200/215 |
|
480 L/min |
RVIS-LAN |
T－19A |
63.5 |
41.3 |
100 |
103.9 |
106.4 |
465/500 |
|
|
|
|
|
|
|
最大工作壓=350bar
于回座90% 時最大漏油量=RVCS：2cc/min at 70bar;RVES,RVGS,RVIS:0.7 cc/min at 70bar.
響應時間=2 ms,
導壓流量=RVCS：0，11 to 0,16L/ min; RVES, RVIS, RVGS: 0.25 to 0,33L/min
出廠設定壓以流量15L/min設定
油口2可承受全壓力，適用于對口泄壓油路
口3（透氣口）設導壓級控制閥，可控制閥設定壓以下的壓力
油口2（油箱）的背壓以1：1比率直接加于閥的設定壓 |
|
|
|
|

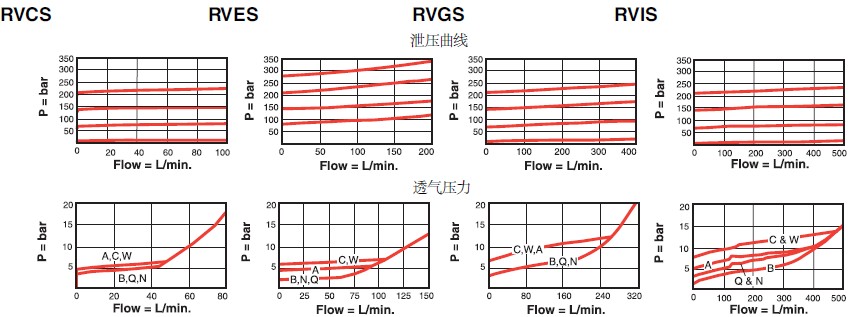

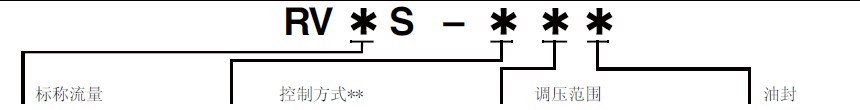

C60L/min
E 95L/min
G 200L/min
I 480L/min
|
C* 防調
Ｋ調鈕
Ｌ螺桿
|
A 7-210 bar
B3.5-105 bar
C 10.5-420 bar
N4-55bar
Q4-55bar
W 10.5-315 bar
|
N Buna-N
V Viton
|
|
|
|
出廠設定壓:
A, B, C, 及 W 標準設定壓 70 bar.
N 標準設定壓 25 bar.
Q 標準設定壓14 bar.
|
|
|
|
|
|
 |
-
RV*A 3 口導壓操作 透氣型 洩壓閥 通用於廣流量的系統限壓. 油口 3 可接遙控. RV*A 本身的設定壓必須高於遙控壓.
全調 5 轉 (順時鐘增高設定壓).
油口 2 可承受全壓, 適合對口洩壓油路 (留意閥內漏量)
油口 2 的壓力 (回油壓) 直接加於油口 1 (進油)的設定壓. 若回油壓力變化大, 可考慮附排油的 導壓操作 透氣型 洩壓閥 (RV*D).
油口 3 的導壓流量很小 (12 to 16 in3/min (197 to 262 cc/min)), 應配合適當?shù)膶?dǎo)壓閥.
標準反應時間 = 10 ms.
油口 1 和 油口 2 之間的最大漏油量, 以 ISO Grade 32 液壓油, 壓差1000 psi (70 bar), 油溫 110o F (43o C):
RVBA 2 in3/min (33 cc/min)
RVCA 2 in3/min (33 cc/min)
RVEA 3 in3/min (49 cc/min)
RVGA 4 in3/min (66 cc/min)
RVIA 5 in3/min (82 cc/min)
低壓油路應考慮閥件, 配管以及油路板的壓損.
導壓級節流孔, 以 150 micron 或相當?shù)臑V網保護.
RVBA 所有彈簧之最低設定壓均為 75 psi (5 bar)
|
|
|
