流量 |
(代表)
插裝閥
型號 |
插孔 |

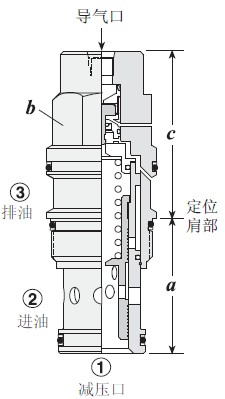

插裝閥尺寸 |
安裝
扭距
（N/m) |
|
a |
b |
c |
|
A |
B |
|
80L/min. |
PBFC-ABN |
T－2A |
35.0 |
28.6 |
51.1 |
- |
60-70 |
|
160L/min. |
PBHC-ABN |
T－17A |
46.0 |
31.8 |
- |
63.0 |
200-215 |
|
320L/min. |
PBJC-ABN |
T－19A |
63.8 |
41.3 |
- |
79.0 |
465-500 |
|
|
|
|
|
|
|
PBHC |
|
|
|
|
PBJC |
|
|
|
|
|
·最大工作壓 = 350 bar。
導壓比，氣對油=20：1，
最大工作壓=140bar。
最大氣壓=10，5bar。
導壓流量=PBFC：0，16to0，25L/min.PBHC,PBJC,0,25to0,33L/min.
進油口與出油口的最大壓差不可超過210bar。 |
油口3的壓力設定閥最小設定壓不可超過70bar。 |
|
|
|
|
|
|
|

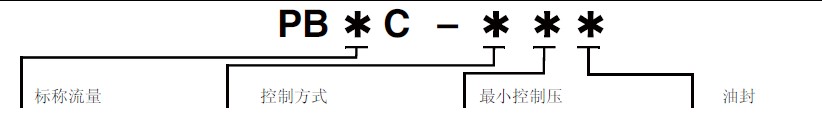

F 80 L/min. `
H 160 L/min.
J 320 L/min.
|
僅供PBFC：
A1、4“NPTE 導氣口在閥六角頭部
僅供PBHC PBJC
B SAE-4 導氣口在閥六角頭部
|
B 3.5bar-105bar
|
N Buna-N
V Viton
|
|
|
