流量 |
(代表)
插裝閥
型號 |
插孔 |

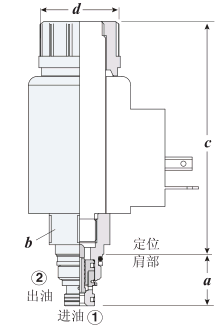

插裝閥尺寸 |
安裝
扭距
（N/m) |
|
a |
b |
c |
|
L |
X/M |
d |
|
1L/min. |
RBAP-XAN |
T－8A |
18.8 |
22.2 |
130.0 |
85.1 |
37.3 |
35-40 |
|
|
|
|
|
|
|
RBAP |
|
|
|
|
|
|
·最大工作壓 = 350 bar
·回座時的最大內漏量于=25cc/min.
·關閉位置時，閥漏量低，回座壓>85%設定壓。
帶抖振信號時遲帶<4%,直接輸入DC的遲帶<8%.
·帶抖振信號時線性<2%,帶抖振信號時重復性<2%.
抖振頻率=140%。
為獲得最佳性能建議用電流感應和帶抖振動功能的放大器。抖振頻率范圍100-250Hz。
L手動控制可于無電力時，以手動調整壓力，亦可作為偏壓設定，例如將“A”彈簧偏壓設定100bar。
則其新的最高壓力變?yōu)?10bar。
此閥采用SunT-T8A，2口插孔，使其與Sun的主級閥或透氣制閥成為理想的組合。
不需額外的導壓管線，僅需一個插孔即能安設導壓級和主級閥。
注：所有2口導壓級閥均使用相同的插孔，結構上是可互換，但應考慮其功能性。
|
|
|
|
|
|
|
|
A 1L/min
|
X無手動切換
M 手動切換
L 手動偏壓切換
T 性能微調
|
A 20-210bar
B 10.5-105bar
D 3.5-50bar
W 35-350bar
|
N Buna-N
V Viton
|
|
|
